Muški 45 lakat BSP konus Metric ORR
Katalog opreme za BSP se pojavljuje u Velikoj Britaniji, Irskoj, Kanadi, SAD-u itd.
Sva BSP 60 konusna armatura objašnjava BS5200 jednakom standardu ISO 8434-6.
Tabela veličine BSPP niti iznosi G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 itd.
BSP je britanska standardna cev sa navojem od 55 stepeni.
Navoj BSPP je prema ISO 228 i AS 1722.2 standardima.
Vodič navoja BSPP za mnoge tipove brtvljenja, kao što su BSPP 60 ° konus do priključka cijevi sjedala, BSPP priključak s lijepljenim brtvama, BSPP port s ED brtvom, BSPP oring + držeći prsten G tip, BSPP o-prsten podesivi kolut H tip, BSPP rezno lice brtva tipa B.
BSPP adapteri za cijevne spojeve na više krajeva kao što su BSPT mužjak, ORFS mužjak, Metric ISO 6149-3 stud, JIC muški 74 konus, Komatsu metric 60 konusa, NPT mužjak, SAE ORB ISO 11926-3 spojnica, cijev za zavarivanje, JIC ženska 37cone, ORFS ženka itd.

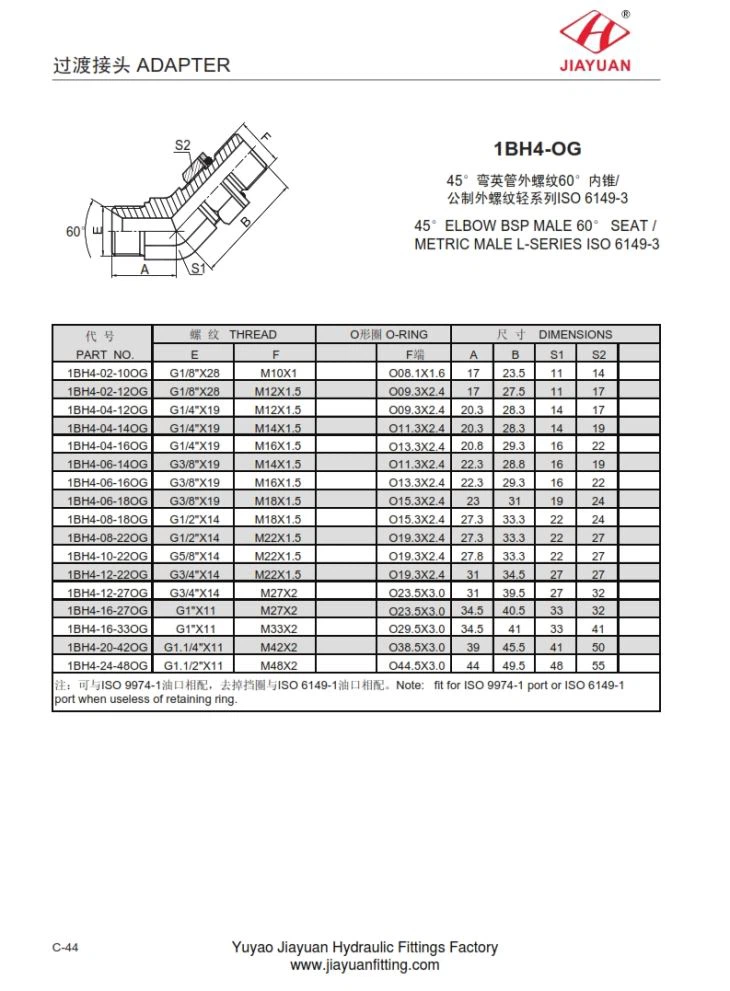

1BH4-OG 45 ° IZLAZI BSP MUŠKARAC 60 ° SEDIŠTE / METRIJSKI MUŠKI L-SERIJI ISO 6149-3 tabela dimenzija kako slijedi:
DIO NO. | NIT | O-RIN G | DIMENZIJE | ||||||
E | F | F | A | B | S1 | S2 | |||
1BH4-02-10OG | G1 / 8 "X28 | M10X1 | O08.1X1. 6 | 17 | 23.5 | 11 | 14 | ||
1BH4-02-12OG | G1 / 8 "X28 | M12X1.5 | O09.3X2. 4 | 17 | 27.5 | 11 | 17 | ||
1BH4-04-12OG | G1 / 4 "X19 | M12X1.5 | O09.3X2. 4 | 20.3 | 28.3 | 14 | 17 | ||
1BH4-04-14OG | G1 / 4 "X19 | M14X1.5 | O11.3X2. 4 | 20.3 | 28.3 | 14 | 19 | ||
1BH4-04-16OG | G1 / 4 "X19 | M16X1.5 | O13.3X2. 4 | 20.8 | 29.3 | 16 | 22 | ||
1BH4-06-14OG | G3 / 8 "X19 | M14X1.5 | O11.3X2. 4 | 22.3 | 28.8 | 16 | 19 | ||
1BH4-06-16OG | G3 / 8 "X19 | M16X1.5 | O13.3X2. 4 | 22.3 | 29.3 | 16 | 22 | ||
1BH4-06-18OG | G3 / 8 "X19 | M18X1.5 | O15.3X2. 4 | 23 | 31 | 19 | 24 | ||
1BH4-08-18OG | G1 / 2 "X14 | M18X1.5 | O15.3X2. 4 | 27.3 | 33.3 | 22 | 24 | ||
1BH4-08-22OG | G1 / 2 "X14 | M22X1.5 | O19.3X2. 4 | 27.3 | 33.3 | 22 | 27 | ||
1BH4-10-22OG | G5 / 8 "X14 | M22X1.5 | O19.3X2. 4 | 27.8 | 33.3 | 22 | 27 | ||
1BH4-12-22OG | G3 / 4 "X14 | M22X1.5 | O19.3X2. 4 | 31 | 34.5 | 27 | 27 | ||
1BH4-12-27OG | G3 / 4 "X14 | M27X2 | O23.5X3. 0 | 31 | 39.5 | 27 | 32 | ||
1BH4-16-27OG | G1 "X11 | M27X2 | O23.5X3. 0 | 34.5 | 40.5 | 33 | 32 | ||
1BH4-16-33OG | G1 "X11 | M33X2 | O29.5X3. 0 | 34.5 | 41 | 33 | 41 | ||
1BH4-20-42OG | G1.1 / 4 "X11 | M42X2 | O38.5X3. 0 | 39 | 45.5 | 41 | 50 | ||
1BH4-24-48OG | G1.1 / 2 "X11 | M48X2 | O44.5X3. 0 | 44 | 49.5 | 48 | 55 | ||
