Muški lakat BSP konusni metrički konektor
Katalog opreme za BSP se pojavljuje u Velikoj Britaniji, Irskoj, Kanadi, SAD-u itd.
Sva BSP 60 konusna armatura objašnjava BS5200 jednakom standardu ISO 8434-6.
Tabela veličine BSPP niti iznosi G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 itd.
BSP je britanska standardna cev sa navojem od 55 stepeni.
Navoj BSPP je prema ISO 228 i AS 1722.2 standardima.
Vodič navoja BSPP za mnoge tipove brtvljenja, kao što su BSPP 60 ° konus do priključka cijevi sjedala, BSPP priključak s lijepljenim brtvama, BSPP port s ED brtvom, BSPP oring + držeći prsten G tip, BSPP o-prsten podesivi kolut H tip, BSPP rezno lice brtva tipa B.
BSPP adapteri za cijevne spojeve na više krajeva kao što su BSPT mužjak, ORFS mužjak, Metric ISO 6149-3 stud, JIC muški 74 konus, Komatsu metric 60 konusa, NPT mužjak, SAE ORB ISO 11926-3 spojnica, cijev za zavarivanje, JIC ženska 37cone, ORFS ženka itd.

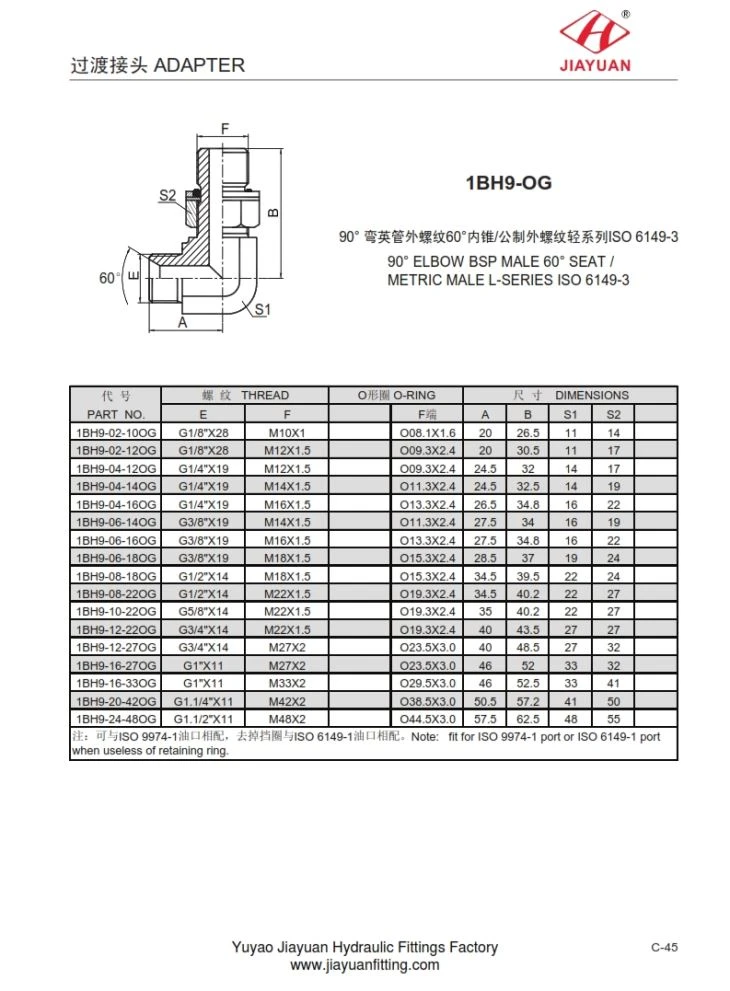

1BH9-OG 90 ° IZLAZI BSP MUŠKARAC 60 ° SEDIŠTE / METRIJSKI MUŠKI L-SERIJI ISO 6149-3 tabela dimenzija kako slijedi:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||||
E | F | F | A | B | S 1 | S 2 | |||
1 B H9 - 02 - 10 O G | G 1/8 " X 28 | M10 X 1 | O 08,1 X 1.6 | 20 | 26.5 | 11 | 14 | ||
1 B H9 - 02 - 12 O G | G 1/8 " X 28 | M12 X 1.5 | O 09,3 X 2.4 | 20 | 30.5 | 11 | 17 | ||
1 B H9 - 04 - 12 O G | G 1/4 " X 19 | M12 X 1.5 | O 09,3 X 2.4 | 24.5 | 32 | 14 | 17 | ||
1 B H9 - 04 - 14 O G | G 1/4 " X 19 | M14 X 1.5 | O 11,3 X 2.4 | 24.5 | 32.5 | 14 | 19 | ||
1 B H9 - 04 - 16 O G | G 1/4 " X 19 | M16 X 1.5 | O 13,3 X 2.4 | 26.5 | 34.8 | 16 | 22 | ||
1 B H9 - 06 - 14 O G | G 3/8 " X 19 | M14 X 1.5 | O 11,3 X 2.4 | 27.5 | 34 | 16 | 19 | ||
1 B H9 - 06 - 16 O G | G 3/8 " X 19 | M16 X 1.5 | O 13,3 X 2.4 | 27.5 | 34.8 | 16 | 22 | ||
1 B H9 - 06 - 18 O G | G 3/8 " X 19 | M18 X 1.5 | O 15,3 X 2.4 | 28.5 | 37 | 19 | 24 | ||
1 B H9 - 08 - 18 O G | G 1/2 " X 14 | M18 X 1.5 | O 15,3 X 2.4 | 34.5 | 39.5 | 22 | 24 | ||
1 B H9 - 08 - 22 O G | G 1/2 " X 14 | M22 X 1.5 | O 19,3 X 2.4 | 34.5 | 40.2 | 22 | 27 | ||
1 B H9 - 10 - 22 ° G | G 5/8 " X 14 | M22 X 1.5 | O 19,3 X 2.4 | 35 | 40.2 | 22 | 27 | ||
1 B H9 - 12 - 22 O G | G 3/4 " X 14 | M22 X 1.5 | O 19,3 X 2.4 | 40 | 43.5 | 27 | 27 | ||
1 B H9 - 12 - 27 ° G | G 3/4 " X 14 | M27 X 2 | O 23,5 X 3.0 | 40 | 48.5 | 27 | 32 | ||
1 B H9 - 16 - 27 ° G | G 1 " X 11 | M27 X 2 | O 23,5 X 3.0 | 46 | 52 | 33 | 32 | ||
1 B H9 - 16 - 33 O G | G 1 " X 11 | M33 X 2 | O 29,5 X 3.0 | 46 | 52.5 | 33 | 41 | ||
1 B H9 - 20 - 42 ° G | G 1.1 / 4 " X 11 | M42 X 2 | O 38,5 X 3.0 | 50.5 | 57.2 | 41 | 50 | ||
1 B H9 - 24 - 48 ° G | G 1.1 / 2 " X 11 | M48 X 2 | O 44,5 X 3.0 | 57.5 | 62.5 | 48 | 55 | ||
