Muški BSP konusni metrički ED konektor
Katalog opreme za BSP se pojavljuje u Velikoj Britaniji, Irskoj, Kanadi, SAD-u itd.
Sva BSP 60 konusna armatura objašnjava BS5200 jednakom standardu ISO 8434-6.
Tabela veličine BSPP niti iznosi G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 itd.
BSP je britanska standardna cev sa navojem od 55 stepeni.
Navoj BSPP je prema ISO 228 i AS 1722.2 standardima.
Vodič navoja BSPP za mnoge tipove brtvljenja, kao što su BSPP 60 ° konus do priključka cijevi sjedala, BSPP priključak s lijepljenim brtvama, BSPP port s ED brtvom, BSPP oring + držeći prsten G tip, BSPP o-prsten podesivi kolut H tip, BSPP rezno lice brtva tipa B.
BSPP adapteri za cijevne spojeve na više krajeva kao što su BSPT mužjak, ORFS mužjak, Metric ISO 6149-3 stud, JIC muški 74 konus, Komatsu metric 60 konusa, NPT mužjak, SAE ORB ISO 11926-3 spojnica, cijev za zavarivanje, JIC ženska 37cone, ORFS ženka itd.

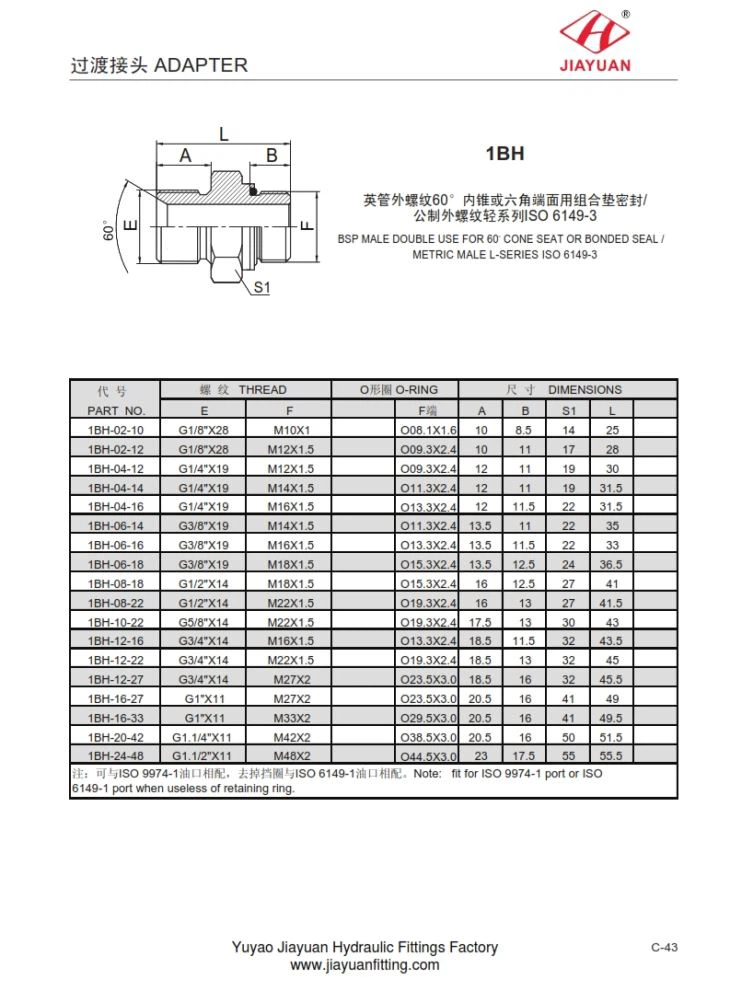

1BH BSP MUŠKARSKA DVOJNA KORIŠTENJA ZA 60 ° CONE SEDIŠTE ILI BONDIRANO SEČANJE / METRIJSKI MALE L-SERIJE ISO 6149-3 tabela dimenzija kako slijedi:
DIO NO. | NIT | O-RIN G | DIMENZIJE | ||||||
E | F | F | A | B | S1 | L | |||
1BH-02-10 | G1 / 8 "X28 | M10X1 | O08.1X1. 6 | 10 | 8.5 | 14 | 25 | ||
1BH-02-12 | G1 / 8 "X28 | M12X1.5 | O09.3X2. 4 | 10 | 11 | 17 | 28 | ||
1BH-04-12 | G1 / 4 "X19 | M12X1.5 | O09.3X2. 4 | 12 | 11 | 19 | 30 | ||
1BH-04-14 | G1 / 4 "X19 | M14X1.5 | O11.3X2. 4 | 12 | 11 | 19 | 31.5 | ||
1BH-04-16 | G1 / 4 "X19 | M16X1.5 | O13.3X2. 4 | 12 | 11.5 | 22 | 31.5 | ||
1BH-06-14 | G3 / 8 "X19 | M14X1.5 | O11.3X2. 4 | 13.5 | 11 | 22 | 35 | ||
1BH-06-16 | G3 / 8 "X19 | M16X1.5 | O13.3X2. 4 | 13.5 | 11.5 | 22 | 33 | ||
1BH-06-18 | G3 / 8 "X19 | M18X1.5 | O15.3X2. 4 | 13.5 | 12.5 | 24 | 36.5 | ||
1BH-08-18 | G1 / 2 "X14 | M18X1.5 | O15.3X2. 4 | 16 | 12.5 | 27 | 41 | ||
1BH-08-22 | G1 / 2 "X14 | M22X1.5 | O19.3X2. 4 | 16 | 13 | 27 | 41.5 | ||
1BH-10-22 | G5 / 8 "X14 | M22X1.5 | O19.3X2. 4 | 17.5 | 13 | 30 | 43 | ||
1BH-12-16 | G3 / 4 "X14 | M16X1.5 | O13.3X2. 4 | 18.5 | 11.5 | 32 | 43.5 | ||
1BH-12-22 | G3 / 4 "X14 | M22X1.5 | O19.3X2. 4 | 18.5 | 13 | 32 | 45 | ||
1BH-12-27 | G3 / 4 "X14 | M27X2 | O23.5X3. 0 | 18.5 | 16 | 32 | 45.5 | ||
1BH-16-27 | G1 "X11 | M27X2 | O23.5X3. 0 | 20.5 | 16 | 41 | 49 | ||
1BH-16-33 | G1 "X11 | M33X2 | O29.5X3. 0 | 20.5 | 16 | 41 | 49.5 | ||
1BH-20-42 | G1.1 / 4 "X11 | M42X2 | O38.5X3. 0 | 20.5 | 16 | 50 | 51.5 | ||
1BH-24-48 | G1.1 / 2 "X11 | M48X2 | O44.5X3. 0 | 23 | 17.5 | 55 | 55.5 | ||
