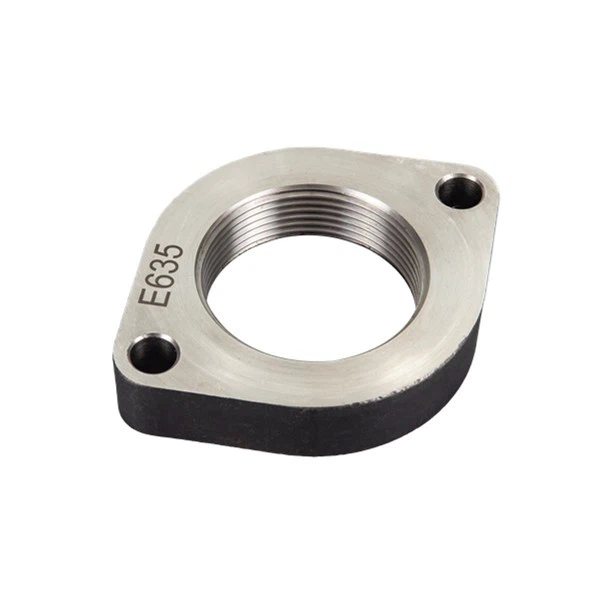

SAE kod 61 2-vijčane priručne priručnice se koriste kao hidraulične priručne stezalje, samo niska ocjena za radni pritisak kao veze SAE J518-1 (kod 61) ali to nije SAE J518-1 priručnica sa 4 vijaka.
Kod 61 prirušne spone koje se koriste u istim standardima sa SAE J518-1 dimenzijama porta, dimenzijama prirušnica, također kompatibilne sa privezcima iso 6162-1 i prirušnim glavama.
Materijal sa sae 2-vijčanim prirušnim privezcima veza:
Prirušne stezalje materijal je ugljični čelik C45, nehranjivi čelik 304, 316 ili 316L.
Šesterokutni vijci za glavu ili vijci glave utičnice klase imovine 10.9 (minimum)
Maљine su u skladu sa ISO 7089 tipom A, klasa 300HV
O-ring Seals je NBR(Nitrile) sa tvrdoće od 90±5 IRHD
Zaštita od korozije
Sve priveznice od ugljičnog čelika treba da budu obložene ili obložene prilaganim materijalom koji prolazi 72-h soli
sprej test u skladu sa ASTM B117 (ISO 9227).
Zahtjev za tlak/temperaturu
Test pritiska: Probni probi i ciklična ispitivanja izdržljivosti se provode u skladu sa ISO 19879.
Temperature: konektori priključnica privezka pri prirušnici ugljičnog čelika koji se koriste pri temperaturama tekućine između –40°C i +120 ºC; Stezalje priveznica od nehranjivog čelika koje se koriste pri temperaturama između –60 °C i +50 °C.
Dimenzije šifre 61 2 vijčane prirušne stezalje
Dio ne. Objašnjenje: FCO-xx(Dash broj)
Priručna stezalja kod 61 za upotrebu sa metričnim vijcima od ugljičnog čelika veličine DN 32 (-20)
Ovalna prirušnica Veza za kompresor zraka
FCA-xx(L7 size) To je razlika L7 veličina od SAE J518-2 seres.
Dio "Ne". | d4 | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | R2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |

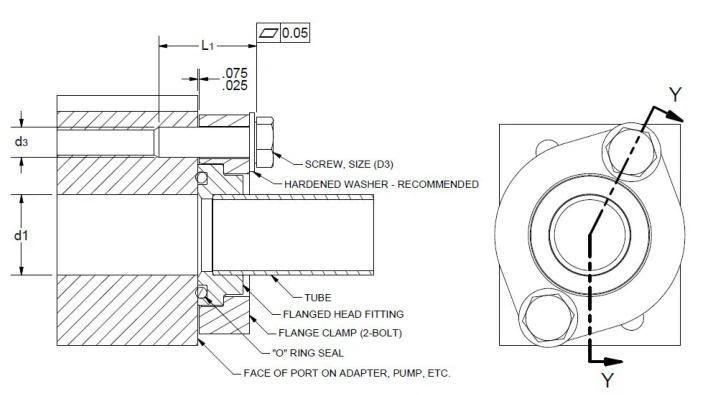

Montažni crtež – prirušna stezalja, prirušna glava, vijci, mašin, i port
Dimenzije, obrtni momenti i pritisci za prirušne stezaonice koda 61
tip 1 sa metrički vijkom klase 10.9.
tip 2 sa inč vijkom grage 8.
Veličina pricrtane tablice na normalnu veličinu prirušice na veličinu DN
SAE J518 kod 61/62 Prirubna prirubna veličina Nominalna prirubna veličina U nominalnoj veličini DN mm
SAE J518 kod 61/62 Prirušna vaga veličina | Nominalna priljepa veličina u | Nominalna veličina DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
