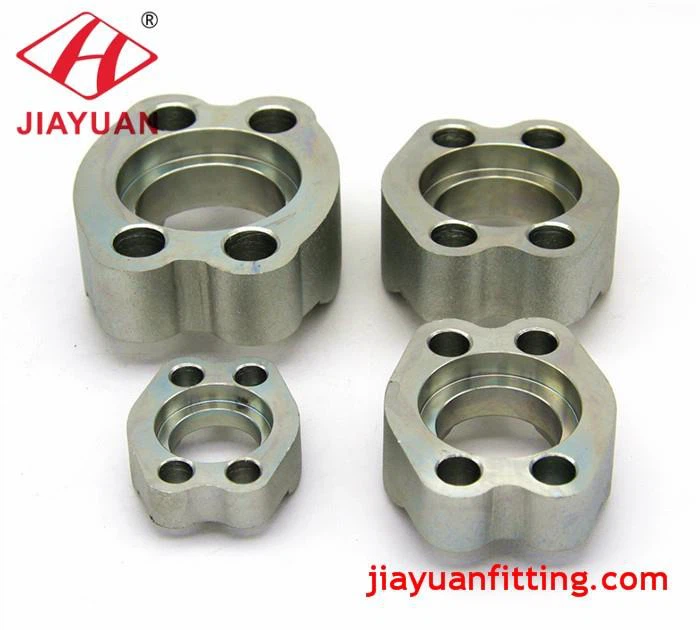

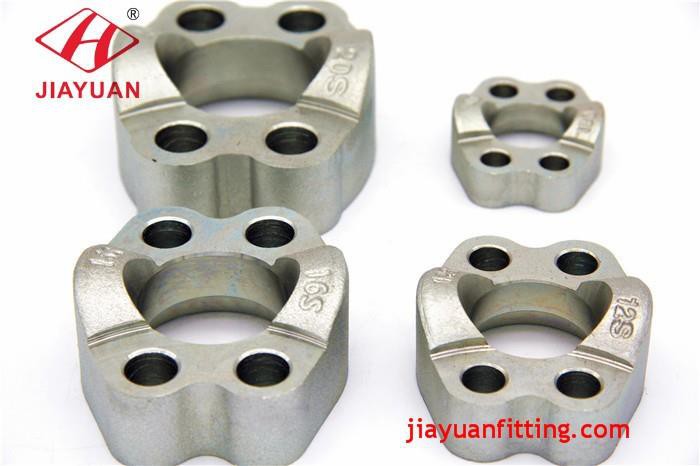

SAE 6000 psi Prirubne stezaljke pripadaju hidrauličnom sistemu prirubnice, koriste se za povezivanje hidrauličnih cijevi s prirubnicom, hidrauličnih crijevnih sklopova i cjevovoda. Ovaj prirubnički priključak na hidraulični cilindar možete pronaći u bageru i utovarivaču.
Ovaj video sa SAE stezaljkama za prirubnicu prikazuje vam sljedeće informacije:
1. SAE J518 Vrste steznih prirubnica, razdvojenih steznih prirubnica i jednodelnih steznih prirubnica i 2 stezne prirubničke stezaljke. 2. Proces proizvodnje SAE steznih prirubnica od vrućih otkovaka do pocinkovanih. 3. Tip radnog pritiska, prirubnica SAE koda 61 i prirubnica SAE koda 62; 4. Primjena SAE steznih prirubnica u hidrauličnom bageru, utovarivaču itd.
Priključci prirubnice sa steznom prirubnicom sae 6000 psi sa metričkim navojem
1 je opcija oblika; 2 je brtveni prsten; 3 je jednodijelna stezna prirubnica; 4 je glava prirubnice; 5 je mrlja; 6 je podloška; 7 je lice ili priključak adaptera ili pumpe
Stilovi spajanja SAE prirubnih stezaljki kao slike:
Podijelite stezaljke prirubnice na glavu prirubnice (priključci crijeva prirubnice, priključak cijevi prirubnice), jednodijelna stezaljka prirubnice na isti priključak itd.
Radni pritisak stezaljki za prirubnicu serije SAE kod 62 iznosi 6000 PSI, 42MPa (420 bara).
SAE dimenzije steznih prirubnica su u skladu sa ISO 6162-2: 2012. ISO nominalna veličina: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Veličina inča: 1/2" ； 3/4" ； 1" ； 1 1/4" ； 1 1/2" ； 2" ； 2 1/2" ； 3&;.
Oznaka priključaka jedne prirubne stezaljke:Jednodelna stezaljka prirubnice DN 32: Stezaljka ISO 6162-2, FC × 32;Jednodelna stezna prirubnica veličine DN 25, koja se koristi samo sa metričkim vijcima: Stezaljka ISO 6162-2, FCM × 25
Bez obzira na vrstu SAE prirubnica, kao što su SAE stezaljke za prirubnicu, SAE adapter za prirubnicu, SAE prirubnice za zavarivanje, SAE slijepe prirubnice, SAE blokovi prirubnica, crtica veličine priključaka ista je naznaka kao na slijedećem grafikonu:
SAE J518 kod 61/62 Veličina crtice prirubnice | Nazivna veličina prirubnice u | Nazivna veličina DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
