Kategorija proizvoda: JIC adapteri za hidraulične ugradnje za cijevni priključak struje
Standard proizvoda: ISO 8434-2, SAE J514.
Materijal: čelični čelik, nehrđajući čelik ili legura bakra.
Kraj JIC cijevi do drugog krajnjeg spoja, kako slijedi: BSP zatvarač, E, G, H tipovi, armatura serije ISO 6149, fitinzi JIS B2351, ISO 11926 i SAE J1926 ORB fitinzi, DIN 3852 i ISO 1179 okovi, ISO 9974 fitinzi itd.

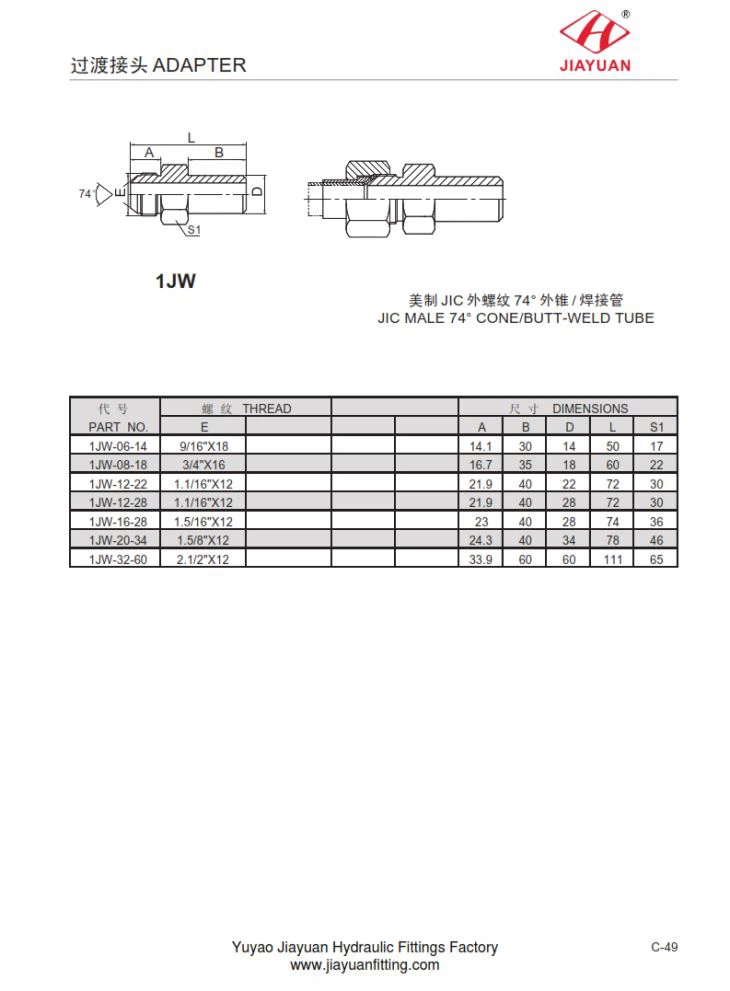

1JW JIC MALE 74 ° CONE / BUTT-WELD TUBE Dimenzioni grafikon na sljedeći način:
PAR T NE . | TRI D | DIMENZIJA S | ||||||
E | A | B | D | L | S 1 | |||
1JW-06-1 4 | 9/16 "X1 8 | 14. 1 | 3 0 | 1 4 | 5 0 | 1 7 | ||
1JW-08-1 8 | 3/4 "X1 6 | 16. 7 | 3 5 | 1 8 | 6 0 | 2 2 | ||
1JW-12-2 2 | 1.1 / 16 "X1 2 | 21. 9 | 4 0 | 2 2 | 7 2 | 3 0 | ||
1JW-12-2 8 | 1.1 / 16 "X1 2 | 21. 9 | 4 0 | 2 8 | 7 2 | 3 0 | ||
1JW-16-2 8 | 1,5 / 16 "X1 2 | 2 3 | 4 0 | 2 8 | 7 4 | 3 6 | ||
1JW-20-3 4 | 1,5 / 8 "X1 2 | 24. 3 | 4 0 | 3 4 | 7 8 | 4 6 | ||
1JW-32-6 0 | 2.1 / 2 "X1 2 | 33. 9 | 6 0 | 6 0 | 11 1 | 6 5 | ||
