Dimenzije SAE J513 smanjuju specifikacije spoja adaptera

Jul 03, 2019

SAE J513 dimenzije redukcijskih priključaka, adapteri, redukcija koljena kako slijedi:

3_SAE_J513_dimensions_reducing_union_adapters_elbow_figure3

SLIKA 21 —UGRADNJA UNIJE (01 01 01) (UR2)

SLIKA 22 - UNUTRAŠNJI FLARE DO SPOLJNOG ADAPTORA ZA SMANJENJE FLARE (1 01 01 05) (RO3)

SLIKA 23—90 UNION ZA SMANJENJE STEPENA (01 0201) (ER2)

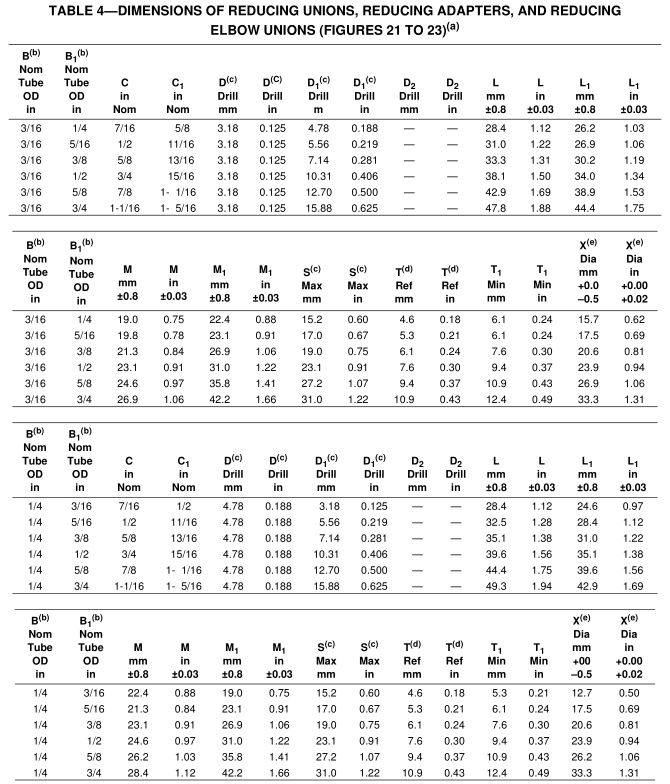

3_SAE_J513_dimensions_reducing_union_adapters_elbow_table_4

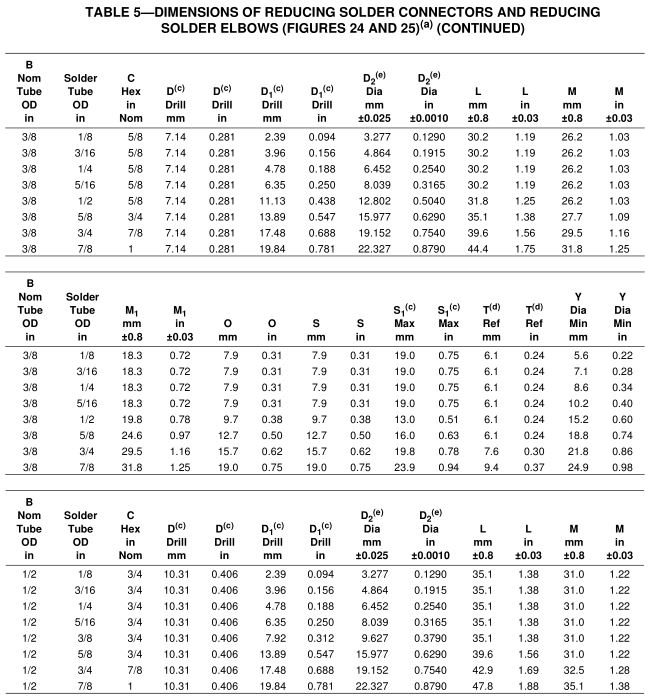

4_SAE_J513_dimensions_solder_reducing_connector_tabel_5_co

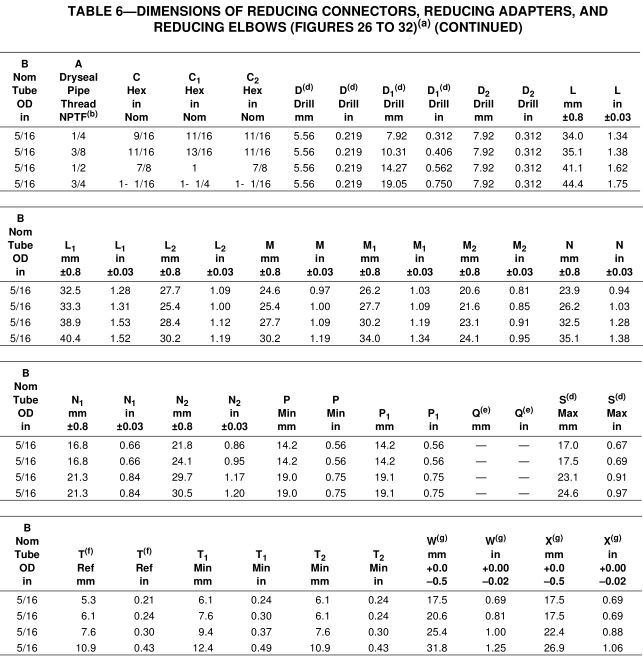

5_SAE_J513_dimensions_NPTF_reducing_connector_table_6_co

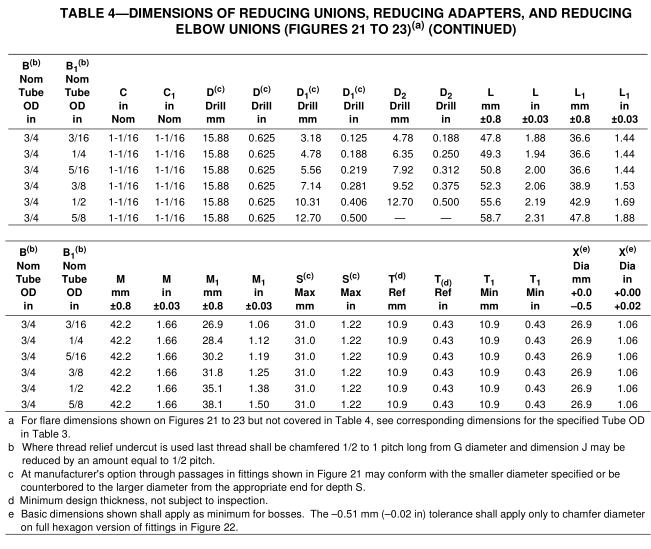

3_SAE_J513_dimensions_reducing_union_adapters_elbow_table_4_con
