Vrste proizvoda: 2OF9-OG o Pričvrsni nastavci za cev za brtvljenje na licu
Industrijski standardi: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Priključak E do F stil: 90 ° IZLAZI SAE O-RING BOSS S-SERIES ISO 11926-2 / ORFS FEMALE
Oblik: lakat, ravan, Tee, križ itd.
ORFS fitinzi Stupanj radnog pritiska: 3215 psi do 5800 psi, 216 bara do 400 bara.
Orfs olovni prsten veličine lica i dizajn O brtve za lice s prstenom koje takođe možemo ponuditi.
Razlika između o brtve za lice prstena i brtve za brtvu prstena
Materijal za fitinge: mesing; Ugljični čelik; Nehrđajući čelik
Primjena: Poljoprivredna oprema, Automobilski proces, Prijenos hemikalija, Građevinska oprema, Prijenos goriva, Hidraulična, Proizvodna oprema, Pomorstvo, Rukovanje materijalima, Mobilna oprema, Naftno polje, Pakovanje, Transport

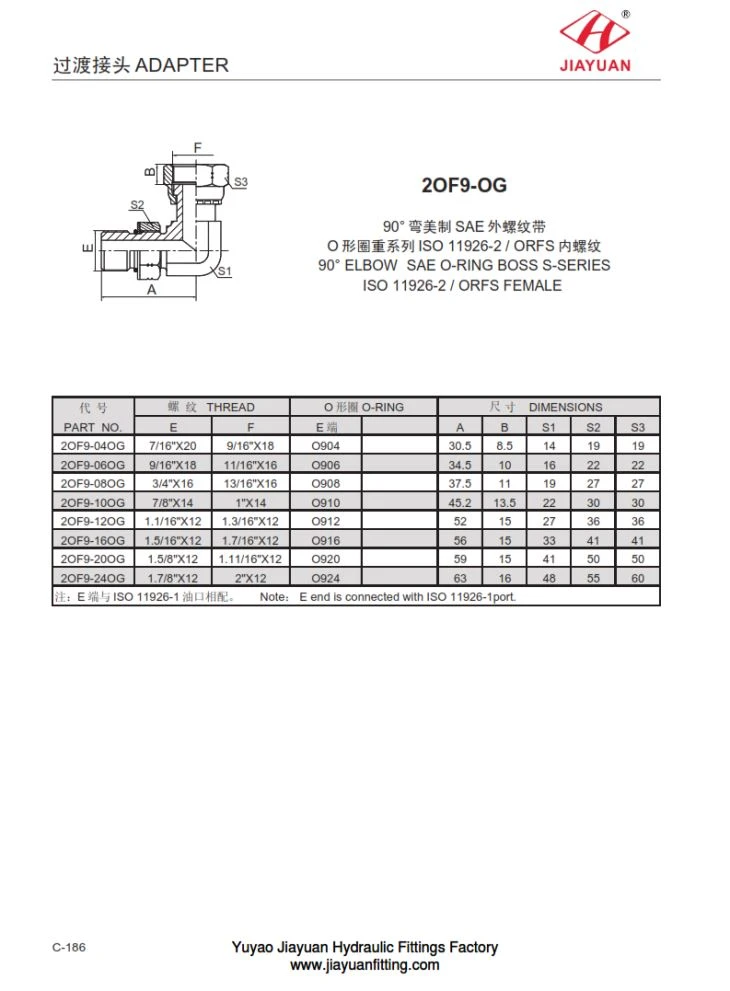

2OF9-OG 90 ° IZLAZI SAE O-RING BOSS S-SERIES ISO 11926-2 / ORFS FEMALE Tabela sa dimenzijama na tabeli:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | |||||||
E | F | E | A | B | S 1 | S 2 | S 3 | |||
2 OD 9 - 04 O G | 7/16 " X 20 | 9/16 " X 18 | O 904 | 30.5 | 8.5 | 14 | 19 | 19 | ||
2 OD 9 - 06 O G | 9/16 " X 18 | 11/16 " X 16 | O 906 | 34.5 | 10 | 16 | 22 | 22 | ||
2 OD 9 - 08 O G | 3/4 " X 16 | 13/16 " X 16 | O 908 | 37.5 | 11 | 19 | 27 | 27 | ||
2 OD 9 - 10 O G | 7/8 " X 14 | 1 " X 14 | O 910 | 45.2 | 13.5 | 22 | 30 | 30 | ||
2 OD 9 - 12 O G | 1,1 / 16 " X 12 | 1.3 / 16 " X 12 | O 912 | 52 | 15 | 27 | 36 | 36 | ||
2 OD 9 - 16 O G | 1,5 / 16 " X 12 | 1.7 / 16 " X 12 | O 916 | 56 | 15 | 33 | 41 | 41 | ||
2 OD 9 - 20 O G | 1,5 / 8 " X 12 | 1,11 / 16 " X 12 | O 920 | 59 | 15 | 41 | 50 | 50 | ||
2 OD 9 - 24 O G | 1.7 / 8 " X 12 | 2 " X 12 | O 924 | 63 | 16 | 48 | 55 | 60 | ||
E ISO 11926 -1 N o te E en d i s povezivanje t d w i th ISO 11926 - 1po rt. | ||||||||||
