Vrste proizvoda: 1FN9 o Pričvršćivanje cijevi za prstenastu cijev
Industrijski standardi: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Priključak E do F stil: 90 ° IZLAZI ORFS MALE O-RING / NPT MALE
Oblik: lakat, ravan, Tee, križ itd.
ORFS fitinzi Stupanj radnog pritiska: 3215 psi do 5800 psi, 216 bara do 400 bara.
Orfs olovni prsten veličine lica i dizajn O brtve za lice s prstenom koje takođe možemo ponuditi.
Razlika između o brtve za lice prstena i brtve za brtvu prstena
Materijal za fitinge: mesing; Ugljični čelik; Nehrđajući čelik
Primjena: Poljoprivredna oprema, Automobilski proces, Prijenos hemikalija, Građevinska oprema, Prijenos goriva, Hidraulična, Proizvodna oprema, Pomorstvo, Rukovanje materijalima, Mobilna oprema, Naftno polje, Pakovanje, Transport

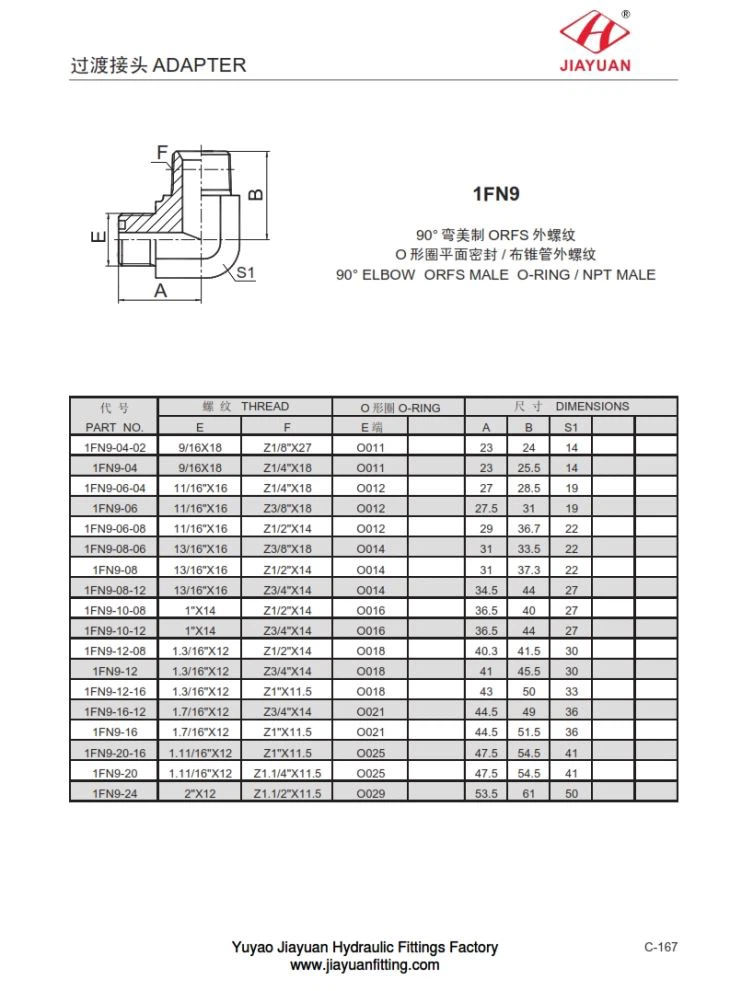

1FN9 lakat od 90 ° ORFS muški o-prsten / npt mužjak Tabela dimenzija tablice na sljedeći način:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | F | E | A | B | S 1 | ||||
1 Ž N9 - 04 - 02 | 9/16 X 18 | Z 1/8 " X 27 | O 011 | 23 | 24 | 14 | |||
1 Ž N9 - 04 | 9/16 X 18 | Z 1/4 " X 18 | O 011 | 23 | 25.5 | 14 | |||
1 Ž N9 - 06 - 04 | 11/16 " X 16 | Z 1/4 " X 18 | O 012 | 27 | 28.5 | 19 | |||
1 F N9 - 06 | 11/16 " X 16 | Z 3/8 " X 18 | O 012 | 27.5 | 31 | 19 | |||
1 Ž N9 - 06 - 08 | 11/16 " X 16 | Z 1/2 " X 14 | O 012 | 29 | 36.7 | 22 | |||
1 F N9 - 08 - 06 | 13/16 " X 16 | Z 3/8 " X 18 | O 014 | 31 | 33.5 | 22 | |||
1 F N9 - 08 | 13/16 " X 16 | Z 1/2 " X 14 | O 014 | 31 | 37.3 | 22 | |||
1 F N9 - 08 - 12 | 13/16 " X 16 | Z 3/4 " X 14 | O 014 | 34.5 | 44 | 27 | |||
1 F N9 - 10 - 08 | 1 " X 14 | Z 1/2 " X 14 | O 016 | 36.5 | 40 | 27 | |||
1 F N9 - 10 - 12 | 1 " X 14 | Z 3/4 " X 14 | O 016 | 36.5 | 44 | 27 | |||
1 F N9 - 12 - 08 | 1.3 / 16 " X 12 | Z 1/2 " X 14 | O 018 | 40.3 | 41.5 | 30 | |||
1 F N9 - 12 | 1.3 / 16 " X 12 | Z 3/4 " X 14 | O 018 | 41 | 45.5 | 30 | |||
1 F N9 - 12 - 16 | 1.3 / 16 " X 12 | Z 1 " X 11.5 | O 018 | 43 | 50 | 33 | |||
1 F N9 - 16 - 12 | 1.7 / 16 " X 12 | Z 3/4 " X 14 | O 021 | 44.5 | 49 | 36 | |||
1 F N9 - 16 | 1.7 / 16 " X 12 | Z 1 " X 11.5 | O 021 | 44.5 | 51.5 | 36 | |||
1 F N9 - 20 - 16 | 1,11 / 16 " X 12 | Z 1 " X 11.5 | O 025 | 47.5 | 54.5 | 41 | |||
1 F N9 - 20 | 1,11 / 16 " X 12 | Z 1.1 / 4 " X 11.5 | O 025 | 47.5 | 54.5 | 41 | |||
1 F N9 - 24 | 2 " X 12 | Z 1.1 / 2 " X 11.5 | O 029 | 53.5 | 61 | 50 | |||
