Vrste proizvoda: Priključci cijevi od 5FW o prstenasti
Industrijski standardi: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Spajanje E do F stil: ORFS MALE / SOCKET-WELD CUBE
Oblik: lakat, ravan, Tee, križ itd.
ORFS fitinzi Stupanj radnog pritiska: 3215 psi do 5800 psi, 216 bara do 400 bara.
Orfs olovni prsten veličine lica i dizajn O brtve za lice s prstenom koje takođe možemo ponuditi.
Razlika između o brtve za lice prstena i brtve za brtvu prstena
Materijal za fitinge: mesing; Ugljični čelik; Nehrđajući čelik
Primjena: Poljoprivredna oprema, Automobilski proces, Prijenos hemikalija, Građevinska oprema, Prijenos goriva, Hidraulična, Proizvodna oprema, Pomorstvo, Rukovanje materijalima, Mobilna oprema, Naftno polje, Pakovanje, Transport

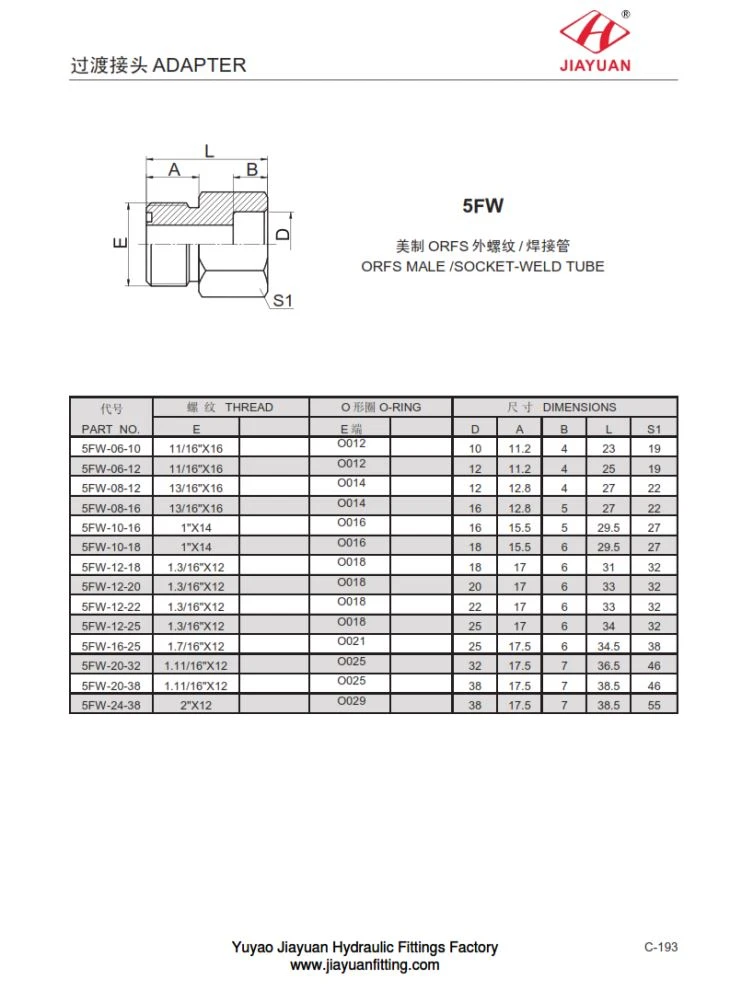

5FW ORFS MALE / SOCKET-WELD TUBE Tablica dimenzija tablični grafikon kako slijedi:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | E | D | A | B | L | S 1 | |||
5 Ž - 06 - 10 | 11/16 " X 16 | O 01 2 | 10 | 11.2 | 4 | 23 | 19 | ||
5 Ž - 06 - 12 | 11/16 " X 16 | O 01 2 | 12 | 11.2 | 4 | 25 | 19 | ||
5 Ž Š - 08 - 12 | 13/16 " X 16 | O 01 4 | 12 | 12.8 | 4 | 27 | 22 | ||
5 Ž - 08 - 16 | 13/16 " X 16 | O 01 4 | 16 | 12.8 | 5 | 27 | 22 | ||
5 Ž - 10 - 16 | 1 " X 14 | O 01 6 | 16 | 15.5 | 5 | 29.5 | 27 | ||
5 Ž Š - 10 - 18 | 1 " X 14 | O 01 6 | 18 | 15.5 | 6 | 29.5 | 27 | ||
5 Ž Š - 12 - 18 | 1.3 / 16 " X 12 | O 01 8 | 18 | 17 | 6 | 31 | 32 | ||
5 Ž Š - 12 - 20 | 1.3 / 16 " X 12 | O 01 8 | 20 | 17 | 6 | 33 | 32 | ||
5 Ž Š - 12 - 22 | 1.3 / 16 " X 12 | O 01 8 | 22 | 17 | 6 | 33 | 32 | ||
5 Ž Š - 12 - 25 | 1.3 / 16 " X 12 | O 01 8 | 25 | 17 | 6 | 34 | 32 | ||
5 Ž Š - 16 - 25 | 1.7 / 16 " X 12 | O 02 1 | 25 | 17.5 | 6 | 34.5 | 38 | ||
5 Ž Š - 20 - 32 | 1,11 / 16 " X 12 | O 02 5 | 32 | 17.5 | 7 | 36.5 | 46 | ||
5 Ž Š - 20 - 38 | 1,11 / 16 " X 12 | O 02 5 | 38 | 17.5 | 7 | 38.5 | 46 | ||
5 Ž - 24 - 38 | 2 " X 12 | O 02 9 | 38 | 17.5 | 7 | 38.5 | 55 | ||
