1. Definicija metričkih uljnih čepova (ISO 6149-4: 2017 verzija) i kape se najčešće koriste u hidrauličkom sistemu visokog pritiska, utikač je muški metrički klin za povezivanje ventila, razdjelni blok, priključak za ispuštanje ulja itd. Prsten i ED prsten. DIN kape se sastoje od matice, DKO utikača za zaustavljanje krajeva cijevi.
2. Metode montaže metričkih uljnih čepova prema tipu: Muški kraj sa spoljašnjim i unutrašnjim Hex priključkom za ISO 9974 zaptivanje i ISO 6149 O-prsten za brtvljenje, svi metrički navoji su prema ISO 261 standardu. Zato što je lako zaustaviti ili prekinuti cjevovod za ulje s jednim krajnjim konektorom.
DIN poklopac za konektor (24 stupnjeva u cev i DKO okretni u adapter)

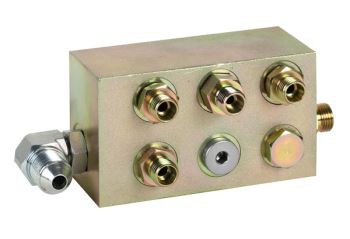

DIN metrični utikač na uljni port kolektora, ventili i razvodnik itd.
|
|
1. DIN Metric Plug Spoljni Hex 4C / D
Kondenzator od 24 stupnja
PART NO. | THREAD | TUBE OD | DIMENZIJE | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32. \ t | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32. \ t | 36. \ t | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32. \ t | 36. \ t | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35. \ t | 14.5 | 36. \ t | 46. \ t | 50 | |
4C-45D | M45X1.5 | 35. \ t | 14.5 | 36. \ t | 46. \ t | 50 | |
4C-52 | M52X2 | 42 | 16 | 39. \ t | 55. \ t | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39. \ t | 32. \ t | 36. \ t | |
4D-36 | M36x2 | 25 | 20 | 44 | 38. \ t | 46. \ t | |
4D-42 | M42x2 | 30 | 20.5 | 47. \ t | 46. \ t | 50 | |
4D-52 | M52X2 | 38. \ t | 23 | 54 | 55. \ t | 60 | 31.5S |
Napomena U slučaju da ste zainteresovani da naručite adapter u kompletu sa reznim prstenom i maticom, potrebno je nakon našeg br. na primer 4C-30RN. | |||||||
2. DIN metrički poklopac okretni 9C / D
DKO Swivel
PART NO. | THREA | TUBE OD | DIMENZIJE | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32. \ t | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36. \ t | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35. \ t | 25 | 29 | 55. \ t | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36. \ t | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46. \ t | |
9D-42 | M42X2 | 30 | 25.5 | 32. \ t | 50 | |
9D-52 | M52X2 | 38. \ t | 26.5 | 36. \ t | 60 | 31.5S |
3. DIN Metric Plug Vanjski Hex PLEG
4H Za priključak za ulje ISO 6149 Brtvljenje O-prstena
4. ISO Unutrašnji Heksni priključak PLIH
VSTI M-OR Za priključak za ulje ISO 6149 Brtvljenje O-prstena
5. Metric Plug Hollow Hex VSTI M / R ED
4MN-WD muški metrički navoj ED-zaptivač (za port ISO 9974)
4BN-WD Muški BSPP navoj ED-brtva (za priključak ISO 1179)
