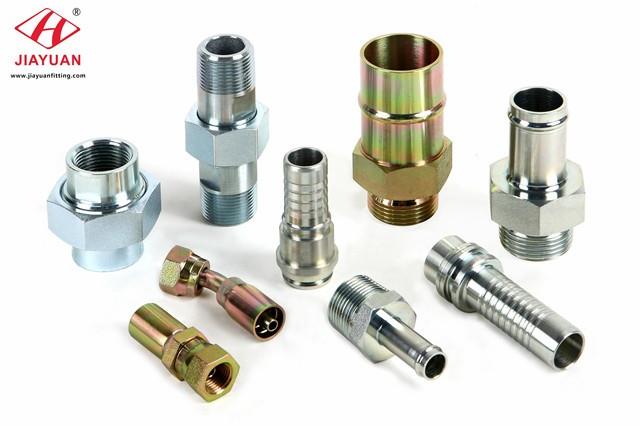

Hidraulički adapteri su jedna vrsta hidrauli otvora, za povezivanje hidraulične cijevi, montaže hidrauličastih crijeva i cevčiči. Postoje različita imena kao što su hidraulični adaptori(UK), hidraulički priručnici(najpopularniji), hidraulični konektori itd.
Tipovi hidraulične adaptera sa različitim standardima kako slijedi:
America SAE standardi kao što su SAE J514, SAE J1453, SAE J518 itd, SAE nit hidraulički cijev okovi, adapteri za cijevi, priručni adapteri, priručnici za cijevi.
Japanski JIS standardni JIS B2351 inčni navođač i JIS B8363 metrički nit end fitingi i adapteri za hidrauličke stihove crijeva.
Britanski standardi BS 5200, BSP nit hidraulički adaptori i konektori.
Njemačka standard DIN 2353,Metrički nit kompresija cijev fittingssa reznim prstenom, besprijekornim metričkim okovima i spojnicama.
Jiayuan je vodeći, profesionalni proizvođač hidrauličkih adaptera, nudimo razne standarde i prilagođene veličine kao što su adapteri hidrauličkih crijeva, metrički hidraulični adapteri, sae hidraulični adapteri, adapteri sae priručnice, adapteri za konverzije jedni drugima tipovi JIC, metrički, npt, orfs, muški na žensku itd
Jiayuan dobro napreduje u upravljanju kvalitetom i tehnologiji proizvodnje automatiziranja, nastoji preuzeti vodstvo u oblasti hidraulične okove. Kontrolišemo striktno kvalitet proizvoda od materijala do gotovih proizvoda prema ISO 9001, PPAP izveštaju uključujući i izveštaj o materijalnom hemijskom sastavu, inspekciju dimenzija, test spreja za sol, ispitivanje pritiska, test momenta i izveštaj o čistoći itd.
Naš proizvod se koristi u raznim industrijskim opremama kao što su inženjerske građevinske mašinerije, poljoprivredna oprema, komercijalna vozila, petrohemijska oprema, pomorska brodogradnja itd. Naši proizvodi izvezeni u Njemačku, Japan, Uk, Italiju, Kanadu, Rusiju, Brazil itd.
Ako imate bilo kakvu istragu, slobodno nas kontaktirajte.
jyray@72338.com
Različita standardna veličina hidraulijskog adaptera JIC, ORFS, SAE priručnica, DIN, JIS kako slijedi:
DIN 2353 24° konus kraj (DIN 3861/ISO 8434-1) dimenzija okova kompresivne cijevi
Tube O.D. | ||||||
Veličina | T1 | Ø D3 Mm | Ø D4 Mm | Ø D5 Mm | L1 Mm | L2 Mm |
04-LL | M 08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M 10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M 12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M 14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M 16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M 12×1,5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M 14×1.5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M 16×1,5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M 18×1.5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M 22×1.5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M 26×1.5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M 30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M 36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M 45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M 52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M 14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M 16×1,5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10-S | M 18×1.5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M 20×1,5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M 22×1.5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M 24×1.5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20-S | M 30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25-S | M 36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30-S | M 42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M 52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
24°DKO swivel konektor (DIN 3865/DIN EN ISO 8434-4) dimenzija okova kompresivne cijevi
Tube O.D. | Ø D5 Mm | |||
Veličina | T | Ø D2 Mm | ThRead coRE promjer | SW Mm |
06-L | M 12×1,5 | 5.5 | 10.38 | 14 |
08-L | M 14×1.5 | 7.5 | 12.38 | 17 |
10-L | M 16×1,5 | 9.7 | 14.38 | 19 |
12-L | M 18×1.5 | 11.7 | 16.38 | 22 |
15-L | M 22×1.5 | 14.7 | 20.38 | 27 |
18-L | M 26×1.5 | 17.7 | 24.38 | 32 |
22-L | M 30×2.0 | 21.7 | 27.84 | 36 |
28-L | M 36×2.0 | 27.7 | 33.84 | 41 |
35-L | M 45×2.0 | 34.5 | 42.84 | 50 |
42-L | M 52×2.0 | 41.5 | 49.84 | 60 |
06-S | M 14×1.5 | 5.5 | 12.38 | 17 |
08-S | M 16×1,5 | 7.5 | 14.38 | 19 |
10-S | M 18×1.5 | 9.7 | 16.38 | 22 |
12-S | M 20×1,5 | 11.7 | 18.38 | 24 |
14-S | M 22×1.5 | 13.5 | 20.38 | 27 |
16-S | M 24×1.5 | 15.5 | 22.38 | 30 |
20-S | M 30×2.0 | 19.5 | 29.84 | 36 |
25-S | M 36×2.0 | 24.5 | 33.84 | 46 |
30-S | M 42×2.0 | 29.5 | 39.84 | 50 |
38-S | M 52×2.0 | 37.5 | 49.84 | 60 |
Muški ORFS hidraulički cijevni okovi kraj (ISO 8434-3/SAE J1453)/dimenzije
Ø D5 Veličina | Tube O.D. | T UN/UNF | T Majore ThRead Ø mm |
Ø D3 Mm | |
inc | Mm | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16, 3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8, 1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Ženski ORFS hidraulički fitingi swivel konektor (ISO 8434-3/SAE J1453) dimenzije
Veličina | Tube O.D. |
T UN/UNF | Ø D5 ThRead coRe promjer mm |
SW Mm |
Ø D2 Mm | |
inc | Mm | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16, 3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8, 1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Muški JIC hidraulički fitings baklja cijev kraj (ISO 8434-2/SAE J514) dimenzije
Veličina | Tube O.D. | T UN/UNF | T Majore ThRead Ø mm |
Ø D1 Mm | |
inc | Mm | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Ženski JIC hidraulički fitingi swivel konektor (ISO 8434-2/SAE J514) dimenzije
Veličina | Tube O.D. |
T UN/UNF |
SW Mm | Ø D5 ThRead coRe promjer mm |
Ø D2 Mm | |
inc | Mm | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Muški hidraulični adapter 60° konus kraja (ISO/DIS 8434-6) dimenzija
Veličina | TBSPP | D2Mm | D3Mm |
L1Mm | T1 | T2 BSPP | |
BSPT | NPT(F) | ||||||
02 | G 1/8 A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G 1/4 A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G 3/8 A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G 1/2 A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G 5/8 A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G 3/4 A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G 1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G 1 1/4 A | 28.6 | 36.8 | 22 | 11/4 | 3/4 1 11/4 | |
24 | G 1 1/2 A | 33.3 | 42.7 | 22 | 11/2 | 1 11/4 11/2 | |
32 | G 2 A | 46.0 | 54.6 | 25 | 11/2 2 | ||
DIN 60° konus kraja (DIN 7631) dimenzija
Tube O.D. Mm | T | Ø D1 Mm | Ø D2 Mm | L1 mm | SW Mm |
4–5 06 08 10 12 15 18 22 28 35 42 | M 10×1,5 M 12×1,5 M 14×1.5 M 16×1,5 M 18×1.5 M 22×1.5 M 26×1.5 M 30×1,5 M 38×1,5 M 45×1,5 M 52×1.5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
