Kategorija proizvoda: JIC adapteri za hidraulične ugradnje za cijevni priključak struje
Standard proizvoda: ISO 8434-2, SAE J514.
Materijal: čelični čelik, nehrđajući čelik ili legura bakra.
Kraj JIC cijevi do drugog krajnjeg spoja, kako slijedi: BSP zatvarač, E, G, H tipovi, armatura serije ISO 6149, fitinzi JIS B2351, ISO 11926 i SAE J1926 ORB fitinzi, DIN 3852 i ISO 1179 okovi, ISO 9974 fitinzi itd.

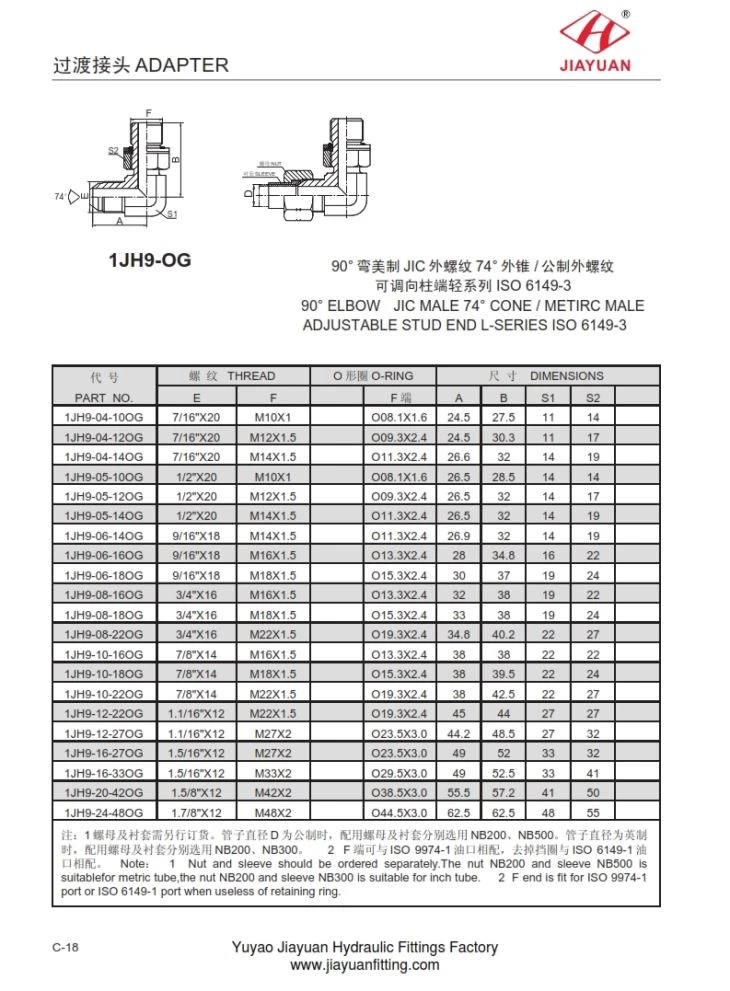

1JH9-OG 90 ° IZLAZI JIC MUŠKARAC 74 ° CONE / METIRC MALE PODELI STUDIJSKI KRAJ L-SERIJE ISO 6149-3 Dimenzionalni grafikon kako slijedi:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||||
E | F | F | A | B | S 1 | S 2 | |||
1 J H9 - 04 - 10 O G | 7/16 " X 20 | M10 X 1 | O 08,1 X 1.6 | 24.5 | 27.5 | 11 | 14 | ||
1 J H9 - 04 - 12 O G | 7/16 " X 20 | M12 X 1.5 | O 09,3 X 2.4 | 24.5 | 30.3 | 11 | 17 | ||
1 J H9 - 04 - 14 O G | 7/16 " X 20 | M14 X 1.5 | O 11,3 X 2.4 | 26.6 | 32 | 14 | 19 | ||
1 J H9 - 05 - 10 O G | 1/2 " X 20 | M10 X 1 | O 08,1 X 1.6 | 26.5 | 28.5 | 14 | 14 | ||
1 J H9 - 05 - 12 O G | 1/2 " X 20 | M12 X 1.5 | O 09,3 X 2.4 | 26.5 | 32 | 14 | 17 | ||
1 J H9 - 05 - 14 O G | 1/2 " X 20 | M14 X 1.5 | O 11,3 X 2.4 | 26.5 | 32 | 14 | 19 | ||
1 J H9 - 06 - 14 O G | 9/16 " X 18 | M14 X 1.5 | O 11,3 X 2.4 | 26.9 | 32 | 14 | 19 | ||
1 J H9 - 06 - 16 O G | 9/16 " X 18 | M16 X 1.5 | O 13,3 X 2.4 | 28 | 34.8 | 16 | 22 | ||
1 J H9 - 06 - 18 O G | 9/16 " X 18 | M18 X 1.5 | O 15,3 X 2.4 | 30 | 37 | 19 | 24 | ||
1 J H9 - 08 - 16 O G | 3/4 " X 16 | M16 X 1.5 | O 13,3 X 2.4 | 32 | 38 | 19 | 22 | ||
1 J H9 - 08 - 18 O G | 3/4 " X 16 | M18 X 1.5 | O 15,3 X 2.4 | 33 | 38 | 19 | 24 | ||
1 J H9 - 08 - 22 O G | 3/4 " X 16 | M22 X 1.5 | O 19,3 X 2.4 | 34.8 | 40.2 | 22 | 27 | ||
1 J H9 - 10 - 16 O G | 7/8 " X 14 | M16 X 1.5 | O 13,3 X 2.4 | 38 | 38 | 22 | 22 | ||
1 J H9 - 10 - 18 ° G | 7/8 " X 14 | M18 X 1.5 | O 15,3 X 2.4 | 38 | 39.5 | 22 | 24 | ||
1 J H9 - 10 - 22 ° G | 7/8 " X 14 | M22 X 1.5 | O 19,3 X 2.4 | 38 | 42.5 | 22 | 27 | ||
1 J H9 - 12 - 22 ° G | 1,1 / 16 " X 12 | M22 X 1.5 | O 19,3 X 2.4 | 45 | 44 | 27 | 27 | ||
1 J H9 - 12 - 27 ° G | 1,1 / 16 " X 12 | M27 X 2 | O 23,5 X 3.0 | 44.2 | 48.5 | 27 | 32 | ||
1 J H9 - 16 - 27 ° G | 1,5 / 16 " X 12 | M27 X 2 | O 23,5 X 3.0 | 49 | 52 | 33 | 32 | ||
1 J H9 - 16 - 33 O G | 1,5 / 16 " X 12 | M33 X 2 | O 29,5 X 3.0 | 49 | 52.5 | 33 | 41 | ||
1 J H9 - 20 - 42 ° G | 1,5 / 8 " X 12 | M42 X 2 | O 38,5 X 3.0 | 55.5 | 57.2 | 41 | 50 | ||
1 J H9 - 24 - 48 ° G | 1.7 / 8 " X 12 | M48 X 2 | O 44,5 X 3.0 | 62.5 | 62.5 | 48 | 55 | ||
