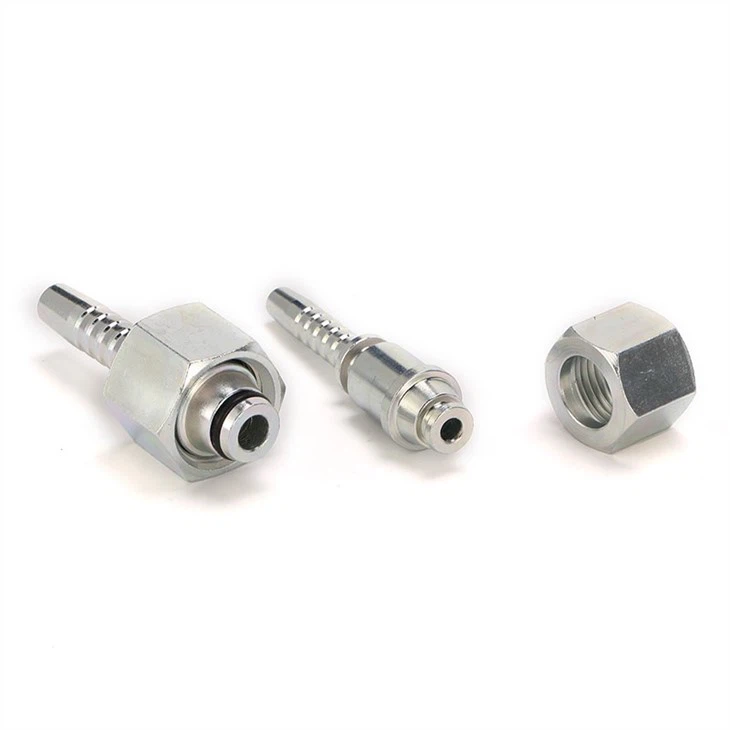

24 ° konusni okovi s metričkim navojem
Postoje mnogi različiti standardi za fitinge s brtvama konusa 24 *. Riječ je o cijevnim cijevima bez flare koji se mogu koristiti i kao adapteri za crijeva.
SAE J514 uključuje cijevne cijevne spojnice sa Unifed Standard, navojnim dimenzijama navoja i koriste se s cijevima veličine inča.
U prošlosti su izrađivani u Engleskoj s BSP navojima i prilagođeni cijevima veličine inča. Yokohama Rubber Co. izrađuje 24。-konusne armature s BSP navojem, kao i metričke navoje prikazane na grafikonu.
Ovaj materijal izdvojen je iz GG: "Sve što nikada niste željeli znati o metrici."
Uredi Sally
| Odjeljak br. | CREVO | BORE | TUBE | ||
| DN | Crtica | O.D. | S1 | S2 | |
| 20518D-16-04(R5)M14X1.5 | 5 | 4 | 8 | 14 | 19 |
| 20518D-16-05(R5)M16X1.5 | 6 | 5 | 8 | 14 | 19 |
| 20518D-18-04(R5)M18X1.5 | 5 | 4 | 10 | 17 | 22 |
| 20518D-18-06(R5)M18×1.5 | 8 | 6 | 10 | 17 | 22 |
| 20518D-20-06(R5)M20×1.5 | 8 | 6 | 12 | 17 | 24 |
| 20518D-22-06(R5)M22×1.5 | 8 | 6 | 14 | 19 | 27 |
| 20518D-24-08(R5)M24X1.5 | 11 | 8 | 16 | 22 | 30 |
| 20518D-30-10(R5)M30x2 | 13 | 10 | 20 | 27 | 36 |
| 20518D-30-12(R5)M30x2 | 16 | 12 | 20 | 27 | 36 |
| 20518D-36-12 (R5)M36x2 | 16 | 12 | 25 | 36 | 41 |
| 20518D-36-16(R5)M36X2 | 22 | 16 | 25 | 36 | 41 |
| 20518D-42-16(R5)M42x2 | 22 | 16 | 30 | 41 | 50 |
| 20518D-42-20(R5)M42x2 | 28 | 20 | 30 | 41 | 50 |
| 20518D-52-20(R5)M52X2 | 28 | 20 | 38 | 50 | 60 |
| 20518D-52-24(R5)M52X2 | 35 | 24 | 38 | 50 | 60 |
Završna obrada: Ploča od cinka, presvučena Zn-Ni, presvučena Cr6
Materijali po izboru Čelik / ugljični čelik / mesing
Luka za utovar: Ningbo
Minimalna količina narudžbe: 100
Prilagođena usluga: Specijalizirani smo za proizvodnju svih vrsta cijevi za hidraulično ulje, regulatora, peći, slamki, pribora.
Model: 20518D-R5
