Priključak sa hidrauličnim crijevima koristi se za prešanje tipa spiralnog crijeva DIN20022 4SP 4SH SAE100R12 R9r, uklapa se sa četiri tipa spiralnih crijeva. Priključak za crijevo dizajniran je prema zahtjevu kupca za markom crijeva, a ne prema standardima.

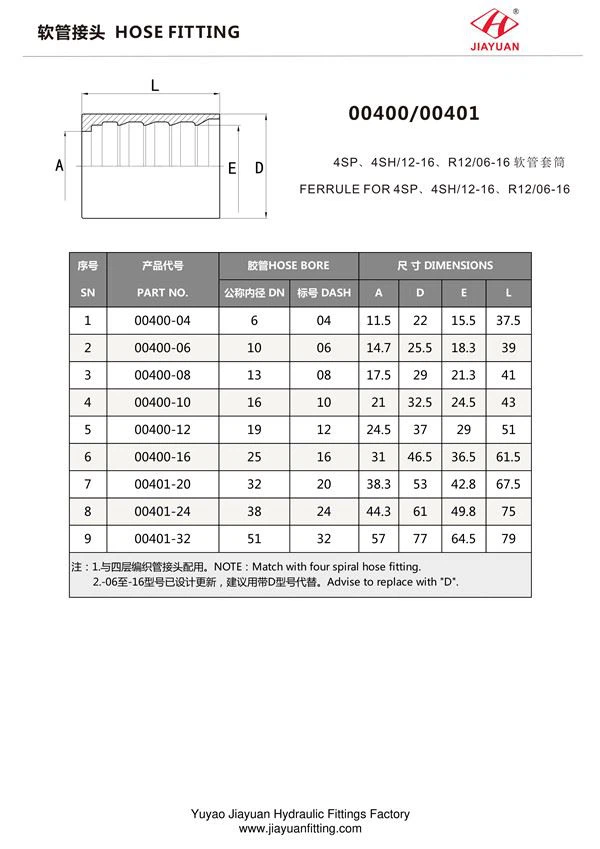

Jiayuanfitting je profesionalni proizvođač navoja za cijevi od nehrđajućeg čelika, tablica veličina navoja crijeva serije 00400 zamjenjiva je za Gates, Eaton, podaci kako slijedi:
PARTNO. | PARTNO | DN | DASH | A | D | E | L |
1 | 00400-04 | 6 | 04 | 11.5 | 22 | 15.5 | 37.5 |
2 | 00400-06 | 10 | 06 | 14.7 | 25.5 | 18.3 | 39 |
3 | 00400-08 | 13 | 08 | 17.5 | 29 | 21.3 | 41 |
4 | 00400-10 | 16 | 10 | 21 | 32.5 | 24.5 | 43 |
5 | 00400-12 | 19 | 12 | 24.5 | 37 | 29 | 51 |
6 | 00400-16 | 25 | 16 | 31 | 46.5 | 36.5 | 61.5 |
7 | 00401-20 | 32 | 20 | 38.3 | 53 | 42.8 | 67.5 |
8 | 00401-24 | 38 | 24 | 44.3 | 61 | 49.8 | 75 |
9 | 00401-32 | 51 | 32 | 57 | 77 | 64.5 | 79 |
Specifikacija hidrauličnih vijčanih cijevi kako slijedi:
Priključak za R9A / R9R, 4SP, 4SH / 10-16 R12 / 06-16 4 spiralna hidraulična crijeva
Dostupni materijal: Čelik&pojačalo; Pocinčano, mesing, nehrđajući čelik
U skladu s hidrauličnim priključcima crijeva
Veličina spoja crijeva ima 3/16, 1/4, 1/2, 3/8, 3/4, 5/8, 1 itd.
Za montažu vijaka hidrauličnog crijeva potreban je alat za prešanje hidrauličnih crijeva, hidraulične cijevi su posebno izrađene za prešanje određenih promjera crijeva. trebali biste potvrditi mogućnosti mašine i po potrebi prilagoditi postavke. Pazite da odaberete odgovarajući promjer prešanja za svaki sklop crijeva.
Također možemo ponuditi priključke za hidraulične cijevi u mnogim priključcima adaptera, hidraulični priključak za cijev s jic krajevima, DIN krajevima, SAE krajevima, BSP krajevima, JIS krajevima itd. Pošaljite mi e-mailjyray@72338.comako ne pronađete ono što vam treba.
