BSP muški BSP okretni konusni prsten
Vrste BSPP navojnih konusnih konzola od 60 stepeni: sa ili bez o-prstena, muškog ili okretnog ženskog konektora.
Standard kataloga priključaka BSPP zasnovan je na ISO 8434-6 i BS 5200.
Navoji za konusne spojeve od 60 stepeni su BSPP u skladu sa ISO 228-1.
Metalne cijevne spojeve za hidrauličku snagu tekućine i opću upotrebu.
Jiayuan takođe može ponuditi BSP armature od nehrđajućeg čelika, mesingane bsp cijevi, bsp cijevi i sl.

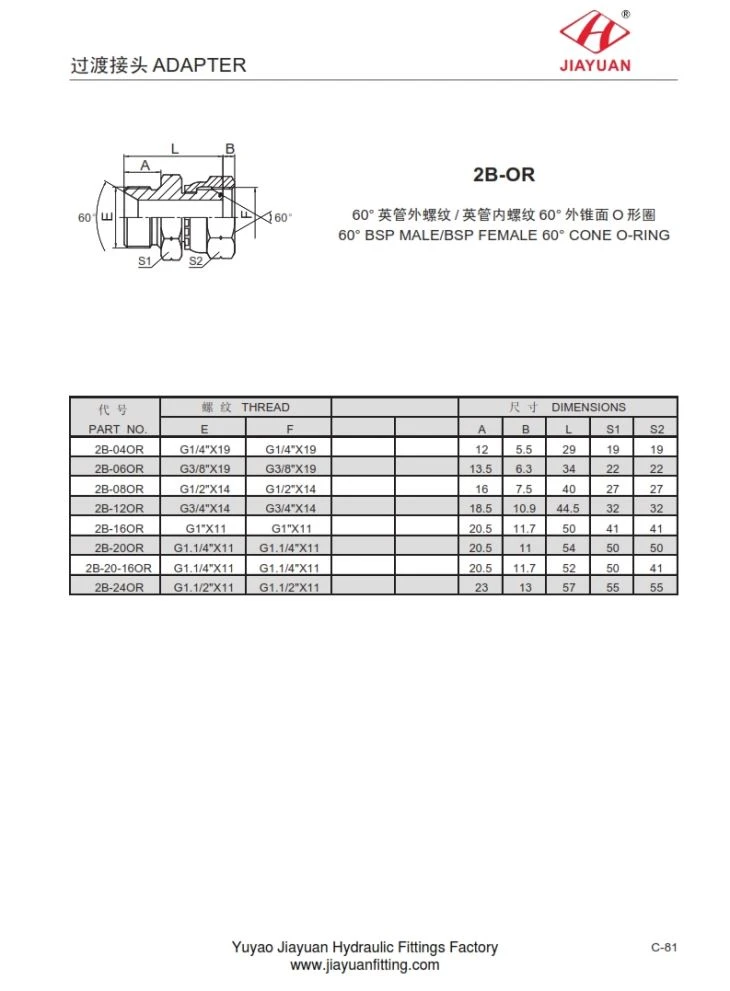

2B-ILI 60 ° BSP MUŠKI / BSP ŽENE 60 ° CONE O-RING priključne dimenzije, kako slijedi:
PAR T NE . | TRI D | DIMENZIJA S | |||||
E | F | A | B | L | S 1 | S 2 | |
2B-04O R | G1 / 4 "X1 9 | G1 / 4 "X1 9 | 1 2 | 5. 5 | 2 9 | 1 9 | 1 9 |
2B-06O R | G3 / 8 "X1 9 | G3 / 8 "X1 9 | 13. 5 | 6. 3 | 3 4 | 2 2 | 2 2 |
2B-08O R | G1 / 2 "X1 4 | G1 / 2 "X1 4 | 1 6 | 7. 5 | 4 0 | 2 7 | 2 7 |
2B-12O R | G3 / 4 "X1 4 | G3 / 4 "X1 4 | 18. 5 | 10. 9 | 44. 5 | 3 2 | 3 2 |
2B-16O R | G1 "X1 1 | G1 "X1 1 | 20. 5 | 11. 7 | 5 0 | 4 1 | 4 1 |
2B-20O R | G1.1 / 4 "X1 1 | G1.1 / 4 "X1 1 | 20. 5 | 1 1 | 5 4 | 5 0 | 5 0 |
2B-20-16O R | G1.1 / 4 "X1 1 | G1.1 / 4 "X1 1 | 20. 5 | 11. 7 | 5 2 | 5 0 | 4 1 |
2B-24O R | G1.1 / 2 "X1 1 | G1.1 / 2 "X1 1 | 2 3 | 1 3 | 5 7 | 5 5 | 5 5 |
